Счетчик электроэнергии на базе Hiking DDS238-2 WiFi

Описание

Умный счетчик Hiking DDS238-2 позволяет измерять и выводить на встроенный дисплей множество параметров, вроде: потребленной энергии, напряжение в сети, косинус фи и т.д. Однако, по сети он передает только следующие параметры:

потребляемый ток, А;
потребляемая мощность, Вт;
напряжение на входе, В;
потребленная энергия, КВт/ч.

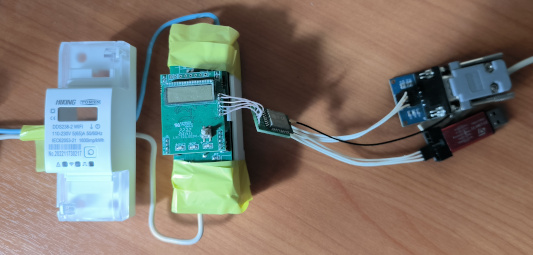

Конструктивно, он представляет собой контроллер, на котором реализован весь функционал, к которому помллючен WiFi модуть TUYA. Соответственно, общается микроконтроллер с WiFi модулем с помощью протокола TUYA. Задача данной разработки: заменить WiFi модуь на Bluetooth 5, програмно сэмулировать TUYA и реализовать модель Sensor Server.

Ссылки

BLE модуль: http://svn.stdio.ru/svn/trunk/smarthome/bt_mesh/hardware/smart_meter/
Прошивка: http://svn.stdio.ru/svn/trunk/smarthome/bt_mesh/firmware/dds238_2/

Список реализованных моделей

Composition:
Feature support:
relay: yes
proxy: yes
friend: yes
lpn: no
Element 0:
location: 0000
SIG defined models:
Model ID 0000 "Configuration Server"
Model ID 0002 "Health Server"
Model ID 1000 "Generic OnOff Server"
Model ID 1004 "Generic Default Transition Time Server"
Model ID 1203 "Scene Server"
Model ID 1204 "Scene Setup Server"
Model ID 1100 "Sensor Server"
Model ID 1101 "Sensor Setup Server"

[$[Get Code]]

Необходимо обратить внимание, что отсутствует модель: "Generic Power OnOff Setup Server". Это связано с конструктивной особенностю счетчика, так как в нем используется реле с сохранением состояния после выключения питания. Так как узнать состояние этого реле можно будет только после инициализации контроллера, то в случае, если модель настроена на выключение нагрузки после подачи питания, а до пропажи напряжения реле было включено, то при включении устройства до инициализации, напряжение на нагрузку все-равно будет подано на некоторое время. Поэтому, лучше отказаться от реализации этой модели, тем более, что основная роль устройства: не управлять нагрузкой, а измерять параметры сети и потребленную энергию.

Стоит отметить, что в данном счетчике получилось полностью уложиться в существующую спецификацию Bluetooth Mesh. Удалось найти коды для всех измеряемых параметров. В последующих проектах: счетчик воды и термостат такой роскоши уже не будет.
