PlumbingController

Контроллер водопровода

За основу буду брать систему защиты от протечки для стиральной машины.

Задачи контроллера:

• перекрытие подачи воды по команде;
• защита от протечки: перекрыть ввод и полотенцесушитель в случае срабатывания датчиков;
• переключение источника горячей воды: центральное водоснабжение или водонагреватель;
• учет расхода воды;
• опционально: контроль за температурой воды и давлением.

Характеристики:

• Количество управляемых вентилей: 6
  • 2шт - ввод холодной и горячей воды;
  • 2шт - вход и выход водонагревателя;
  • 2шт - полотенцесушитель.
• Количество входов для датчиков протечки: 4
• Дополнительные датчики:
  • Количество входов для счетчиков расхода воды: 2
  • Количество входов для датчиков температуры: 2
  • Количество входов для датчиков давления: 2
• Автономное питание от батареи в случае отключения электричества.

Структурная схема

Структурно, устройство состоит из 3-х модулей:

• основной модуль, который: управляет вентилями, следит за протечками, общается с Mеsh сетью через коммуникационный модуль и к которому подключаются остальные модули;
• модуль управления и индикации с LCD/LED дисплеем;
• модуль сенсоров, который обслуживает дополнительные сенсоры: счетчики расхода, датчики температуры и датчики давления.

На самом деле, отдельный модуль сенсоров не нужен, но из-за ограничения размеров корпуса, все необходимые разъемы не помещаются в один ряд, поэтому их нужно размещать в два этажа отдельными платами. Поэтому, конструктивно удобнее разместить на второй плате контроллер и передавать данные со счетчиков по SPI интерфейсу. Одновременно, на модуле сенсоров будет размещена EEPROM для хранения значения счетчиков.

Необходимое количество GPIO портов

Выбор микроконтроллеров

• Главный контроллер: ATmega2560-16A
• Модуль управления: ATmega8515 ^*
• Модуль сенсоров: ATmega1284P ^**

* Atmega8515 не имеет контроллера I²C, поэтому для связи будет использована шина SPI.
** ATmega1284P имеет контроллер I²C, но для унификации с модулем управления, также будет использована шина SPI, но с дополнительным выходом прерывания

Конфигурация узлов и моделей BLE Mesh

Постановка задачи.

Чем мы хотим управлять и что хотим контролировать:

1. Управлять, разумеется, мы может только вентилями.
2. У нас есть следующие датчики: протечки, давления, температуры и счетчики расхода воды.
3. Если к устройству подключены 5-ти проводные вентили, то мы можем определять их неисправность.

Для управления вентилями, разумеется, проще использовать Generic On/Off сервер. Датчики и диагностику вентилей хотелось бы реализовать в Sensor сервере, но тут имеется проблема: в списке Device Property ID спецификации BLE Mesh отсутствуют сенсор протечки и счетчик расхода. Добавлять кастомные параметры совсем не хочется, а вот остаться в рамках спецификации хочется. Поэтому, после небольшого мозгового штурма, было принято волевое решение добавить два Vendor Specific сервера: Volume Consumption Server и Leak Sensor Server. Диагностику вентилей можно повесить на Health Server, код 0x32 (Mechanism Jammed Error).

Предлагается управлять не каждым вентилем в отдельности, а организовать их в группы: ввод холодной воды, ввод горячей воды, полотенцесушитель и бойлер. Таким образом, для управления вентилей, вместо 6 элементов в узле можно обойтись 4-мя. Также, запрет одновременного открытия групп бойлера и ввода горячей воды будет в этом случае выглядеть более логичным, нежели какая-то абстрактная карта запретов. Можно, также, объединить группу полотенцесушителя и ввода горячей воды, и сократить количество элементов узла до 3-х, но я все-же хочу оставить возможность управлять полотенцесушителем отдельно, на тот случай, если мне понадобится время от времени его отключать.

Таким образом, конфигурация узла видится следующим образом:

1. MAIN, Health Server, Generic Battery Server, Leak Sensor Server, Generic OnOff Server, Sensor Server, Volume Consumption Server
2. Generic OnOff Server, Sensor Server, Volume Consumption Server
3. Generic OnOff
4. Generic OnOff

В первом (главном) узле, помимо управления вентилем ввода холодной воды, будут серверы состоянии резервной батареи питания (Generic Battery Server) и общий сервер для всех датчиков протечки. Изначально, когда я предполагал использовать для датчиков протечки Sensor Server, для каждого датчика должен был выделяться отдельный элемент узла, но, поскольку у нас будет вендорный сервер, то его протокол будет поддерживать список датчиков, и элемент нужен будет только один.

Управление группами вентилей ввода холодной и горячей воды располагается в первых двух элементах. Там же расположены серверы сенсоров температуры и давления, а также, сервер счетчика расхода для соответсвующих каналов холодной и горячей воды. Третий и четвертый элементы отвечают за группы вентилей полотенцесушитея и бойлера, соответственно. Никаких датчиков и счетчиков на их каналах не предусмотрено.

В сервере Health планируется отображать следующие параметры:

• Низкое/высокое значение напряжения линии питания.
• Статус батарей (на всякий случай, так как есть сервер батареи).
• Механическая неисправность вентиля - одна ошибка на все вентили. Для уточнения, с каким вентилем проблема, придется подойти к устройству.
• Повреждение датчика протечки (будет дублироваться в вендорном сервере Leak Sensor) - одна ошибка на все датчики.
• Так как у нас есть пищалка и символьный дисплей, то можно реализовать и Attention.

Протокол взаимодействия BLE Mesh модуля и основного микроконтроллера.

В качестве протокола взаимодействия был выбран протокол Tuya, но с немного модифицированными командами для поддержки BLE Mesh сети.

Поддерживаемые команды и ответы

Поддерживаемые Data Point IDs

SPI интерфейс

В устройстве имеются две дочерние платы, которые подключаются к основной через SPI интерфейс. Благодаря тому, что в некоторых контроллерах Atmega USART умеет работать в режиме SPI Master, можно использовать SPI не привлекая интерфейс программирования. К сожалению, SPI Slave реализован только в AVR SPI и используется совместно в интерфейсом внутрисхемного программирования, что несколько усложняет отладку ПО. Для простоты, протокол обмена данными для обеих плат унифицирован. С точки зрения мастера, подчиненные устройства представляют собой память с максимальным объемом 256 байт, в котором расположены регистры, через которые и происходит управление. В регисты могут быть только для чтения, только для записи (и тогда из них читаются только FFh) и для чтения/записи одновременно.

Протокол SPI интерфейса

В процессе разработки прошивки для платы сенсоров выяснилась одна неприятная деталь: опрос сенсоров (в особенности датчиков DS18B20) приводило к пропускам приема по SPI, даже если использовались прерывания. Причина так и осталась непонятной: то ли сбой в процессе передачи, то ли библиотека 1Wire блокировала прерывания (хотя в коде я этого не нашел). Время от времени пропадали 1-2 байта, но в целом, данные по SPI как-то передавались. Однако, пропуски вели к срыву statе-машин приемника и передатчика, из-за чего гораздо больше данных передавалось неверно. Было решено разработать протокол передачи данных по SPI таким образом, чтобы как можно раньше обнаружить пропуск, заново синхронизировать автоматы master'а и slave'а и повторить передачу.

Изначально, протокол был очень простым и состоял из двух фаз: адрес и данные. Master передавал адрес, в котором (установкой старшего бита) кодировалась команда: чтение/запись. Далее, второй фазой, в зависимости от команды, либо master передавал байт данных при записи, либо slave - в случае чтения. Между фазами обязательно нужно было делать паузу, чтобы slave успевал подготовить данные для отправки. Если одна из сторон должна принимать данные, то в этот момент она передавала пустой байт FFh. Естественно, что в случае пропуска байта slave'ом, происходил рассинхрон и вместо адреса, получался адрес и наоборот.

В новом протоколе было решено:

• увеличить количество фаз до 4-х: добавлена фаза команды в начале и фаза подтверждения в конце.
• master или slave, в случае, когда они должны принять данные, то в этот момент передается не пустой байт FFh, а текущее состояние автомата в закодированном виде.
• добавить период ожидания для slave'а, по истечении которого, если master не инициировал передачу, автомат возвращается в фазу 1 - прием команды.

Подробности можно увидеть в таблице ниже.

Благодаря этим двум решениям, у обоих автоматов: master'а и slave'а появляется возможность оперативно выявить рассинхронизацию: однозначно - в начале и конце передачи, и, иногда, в середине. Если ошибку обнаружил master, то он переходит в фазу 1 и делает паузу, равную периоду сброса у slave'а. После этого, передача повторяется. Если передачу не удалось осуществить 10 раз, то передача считается не успешной. Если ошибку обнаружил slave, то он переводи автомат в состояние ошибки, из которой можно выйти только с помощью процедуры сброса, описанной выше.

Порядок передачи бит, полярность тактового сигнала и т.д. значения особого не имеют: важно чтобы они совпадали у master'а и slave'а.

Испытания подтвердили эффективность данного решения. Количество повторных передач не превышало 3. Этот протокол был реализован в обоих модулях, подключаемых по SPI: в плате управления и в плате сенсоров.

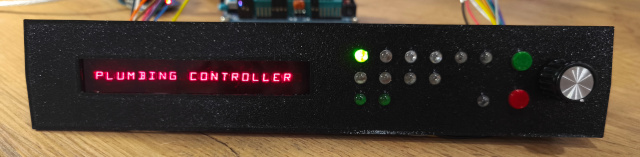

Модуль индикации и управления

Состоит из трех частей: алфавитно-цифрового LED дисплея (одна строка, 20 символов), дополнительного модуля светодиодной индикации и модуля управления с энкодером и тремя кнопками: Select, Ок и Cancel.

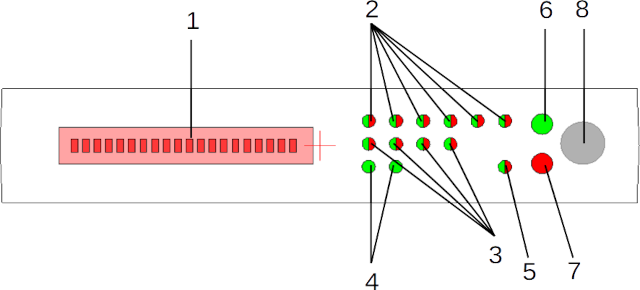

Элементы управления и индикации

1. Алфавитно-цифровой индикатор. Отображает элементы меню и различную информацию.
2. Индикаторы состояния вентилей.
   Красный - вентиль закрыт.
   Мигающий красный - вентиль в процессе закрывания.
   Зеленый - вентиль открыт.
   Мигающий зеленый - вентиль в процессе открывания.
   Мигающий попеременно красный и зеленый - неисправность вентиля.
3. Индикаторы датчиков протечки.
4. Индикаторы счетчиков расхода.
5. Индикатор состояния питания.
6. Кнопка "Ок".
7. Кнопка "Cancel".
8. Ручка энкодера и кнопка "Select".

SPI интерфейс блока UI: светодиоды и кнопки

Карта памяти

Все значения хранятся в формате Little Endian.

Статус

Флаговый регистр "Статус" показывает текущий статус модуля. К сожалению, у модуля отсутствует отдельная линия прерываний, поэтому необходимо периодически опрашивать состояние этого регистра. Значение регистра автоматически сбрасывается при чтении.

События от клавиатуры

Команды светодиодов

* Инвертированное мигание нужно для двухцветных светодиодов, чтобы они по очереди мигали то одним, то другим цветом.

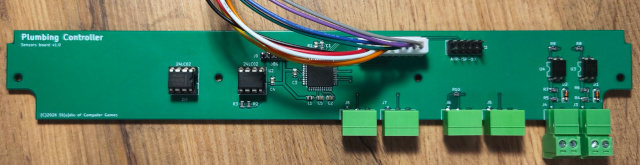

Плата сенсоров

Поскольку на основную плату поместились только разъемы для подключения вентилей и датчиков протечки, все-равно пришлось бы делать дополнительную плату с разъемами остальных датчиков и расположить ее вторым этажом. Исходя из этого, было разумным на этой плате разместить собственный контроллер, опрашивающий эти датчики, чтобы снять нагрузку с контроллера основной платы и упростить физическую шину подключения.

К плате сенсоров возможно подключить следующие датчики:

• Импульсные выходы счетчиков воды, работающие на размыкание. Существуют несколько видов интерфейсов для счетчиков воды, в том числе и с резисторами, но я таких в глаза никогда не видел, и мне всегда попадались только действующие на размыкание. Чтобы не усложнять схему и не затягивать проект, решил реализовать только его.
• Датчики температуры на DS18B20. Изначально я сглупил и при разводке платы использовал один вывод микроконтроллера для шины 1-Wire, к которому подключил оба датчика. В результате, пришлось усложнить прошивку, и выбор того, какой датчик будет считаться первым, а какой - вторым, выбирается не порядком подключения в разъемам, а значением ROM этих датчиков, которые придется указывать при конфигурировании.
• Датчики давления: распространенные аналоговые датчики, у которых выходное напряжение линейно зависит от давления. В прошивке заложена возможность калибровки датчиков.

Значения счетчиков хранятся в отдельной энергонезависимой памяти и автоматически восстанавливаются при перезагрузки платы. Значения счетчиков можно изменить через SPI интерфейс. Остальные параметры, передаваемые через SPI интерфейс в энергонезависимой памяти не сохраняются и нуждаются в восстановлении основной платой. Имеется механизм, позволяющий основной плате определить нештатную перезагрузку платы сенсоров.

EEPROM счетчиков

EEPROM счетчиков расположен на отдельной микросхеме 24C02, которую должно быть легко заменить в случае выхода ее из строя. Он имеет емкость 256 байт и должен хранить текущие значения двух счетчиков расхода воды. Поскольку, обновлять значения счетчиков необходимо на каждый импульс, а ресурс EEPROM ограничен, нужен некий трюк, чтобы этот ресурс увеличить. Предлагается разбить весь EEPROM на 16 блоков по 16 байт в каждом и записывать значения в эти блоки циклически. Чтобы модуль мог определить, какой блок записывался последним, то в сам блок нужно добавить счетчик, который бы увеличивался при каждой записи. Таким образом, блок, у которого это поле будет наибольшим и будет последним. Этим самым, мы увеличим ресурс EEPROM в 16 раз.

Предлагается следующая структура блока:

Поле sign должно быть равно: EEPROM_SIGN + block_index, где: block_index - это порядковый номер блока, определяющий его положение в адресном пространстве EEPROM. Таким образом, каждый блок имеет уникальный идентификатор, который показывает, что он инициализирован и его поля имеют валидные значения.

Хранимые параметры

Параметры настройки модуля хранятся во внутреннем EEPROM микроконтроллера, так как изменяются не часто и быстрая деградация ему не грозит.

• разрешение/запрещение каждого канала сенсорного блока
• периоды обновления для каждого канала температуры и давления
• калибровка счетчиков расхода: кол-во литров на один импульс (на каждый счетчик)
• калибровка датчиков давления:
  • напряжение, соответствующее нулевому (атмосферному) давлению
  • референсное напряжение
  • давление, соответствующее референсному напояжению
• соответствие кода ROM DS18B20 с каналом температуры (на каждый канал)

SPI интерфейс

Карта памяти

Все значения хранятся в формате Little Endian.

Статус прерывания

Флаговый регистр "Статус прерывания" показывает причину, по которой была поднята линия прерывания. Значение регистра автоматически сбрасывается при чтении.

Формат значений.

• Значение потребленной воды представлено в виде 1/1000 м³. Размера в 32 бита хватит, чтобы представить число: 4'294'967.296, или 999'999.999 - то есть 9-ти разрядный счетчик, что более, чем достаточно, так как бытовые счетчики обычно имеют 8 разрядов.
• Объем потребляемой воды на один счетный импульс также представляется в виде литров.
• Значения потребленного объема в GATT не представлены, есть только расход: литры/секунду. В GATT вообще нет значения объема. Как буду выходить их этой ситуации - не знаю.
• Значения напряжения представлены в виде 1/64 Вольта. Такое представление напряжения представлено в спецификации GATT.
• Значение давления в GATT представляется в десятых долях Паскаля и занимает 32 бита. В данном проекте, такое представление избыточно, поэтому давление представлено в виде 1/128 Бара. В случае необходимости, бары легко пересчитываются в паскали.

Калибровочные значения датчиков давления:

Модель: XIDIBEI SENSOR XDB401 SERIES Выход: 0.5-4.5В Диапазон измерения: 1МПа (10Бар)

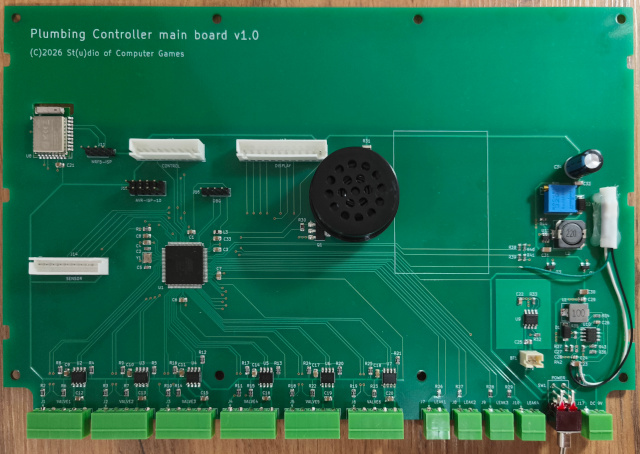

Основная плата

Ошибки версии 1.0

Кроме минорных ошибок, вроде неверных размеров SMD компонентов, была обнаружена только одна ошибка: неверная схема измерения напряжения линии питания. В целях экономии я решил брать его с вывода EN преобразователя напряжения MP1584, так как штатный делитель напряжения прекрасно подходит для этого случая. Я предполагал, что вывод ADC микроконтроллера обладает высоким сопротивлением и никак не повлияет на работу преобразователя. Однако, выяснилось, что высоким сопротивлением он обладает, когда микроконтроллер включен, а когда выключен, этот вывод очень сильно занижал напряжение на делителе и преобразователь не запускался. Пришлось добавлять на плату "дохлого паучка": еще один делитель напряжения специально для измерений.

В версии платы 1.1 данный делитель уже добавлен штатно и внесены другие исправления, но плату я решил не перезаказывать, так как количество исправлений допустимо для устройства, которое будет изготовлено в единственном экземпляре.

Еще одно ошибкой можно признать неправильный размер звукового излучателя, но тут ошибка была в заказе, а не в плате: я заказал не тот динамик. Вместо перезаказа или переделки платы я распечатал на 3D принтере переходник и вышло вполне сносно.

21.05.2026г. плата прошла процедуру Poweron'а: все системы были успешно запущены и протестированы. Плата готова к разработке прошивки.

Питание

Для измерения напряжения на линии питания и на батареи можно использовать опорный источник напряжения 1.1В микроконтроллера или напряжение питания микроконтроллера. Первое нужно калибровать, так как реальное значение опорного напряжения ни разу не точное и имеет разброс: 1.0В - 1.2В. Напряжение же питания регулируется DC/DC преобразователем и, в текущей схеме, настраивается подстроечным резистором и дополнительной программной калибровки в этом случае не требуется. Но напряжение может гулять в зависимости от нагрузки (а может и не гулять, если я все спроектировал верно), поэтому, предпочтительней использовать внутренний линейный стабилизатор с программной калибровкой.

Спецификация на прошивку основной платы.

Меню настройки и управления

Структура

• Главный экран
  • Управление
    • Открыть/Закрыть/Авто для каждого вентиля
    • Включить/Выключить датчик протечки
    • Включить/Выключить датчик расхода
    • Включить/Выключить датчик температуры
    • Включить/Выключить датчик давления
    • - Опросить шину 1-WIRE на наличие датчиков температуры -
  • Информация
    • Текущие значения счетчиков расхода
    • Значения датчиков температуры
    • Значения датчиков давления
    • Статус питания: от сети или от батареи
    • Напряжения линии питания от сети
    • Заряд батареи
    • Статус подключения к Mesh сети: подключено/не подключено, адрес узла
    • Версия прошивки
  • Настройка
    • Группы вентилей
    • Тип вентиля: двух/пяти проводные
    • Задержка срабатывания датчиков протечки
    • Калибровка счетчиков расхода: кол-во литров на один импульс
    • Текущее значение счетчиков расхода
    • Соответствие кода ROM датчика DS18B20 с каналом температуры
    • Калибровка датчиков давления

Информация на главном экране

• Загрузка
  • Приветственное сообщение: "Plumbing Cоntroller"
  • Установка вентилей в закрытое состояние
  • Тестирование датчиков протечки
  • Количество обнаруженных датчиков температуры
• Основное состояние
  • дисплей выключен
  • обнаружен/потерян датчик температуры
  • работа от батареи - остаточный заряд батареи
• Переключение групп вентилей
  • Цель переключения, прогресс
• Авария от датчиков протечки
  • Датчик протечки неисправен: просто сообщение о неисправности, подробности - на дополнительном дисплее
  • Сработал датчик протечки
    • Таймер до перехода в аварийный режим
    • Сообщение о том, что устройство находится в аварийном режиме

Ссылки

• Репозиторий проекта: http://svn.stdio.ru/svn/trunk/smarthome/plumbing_controller/
• Модуль LED дисплея: http://svn.stdio.ru/svn/trunk/mt-32/sed1200led/
