Выключатель механический

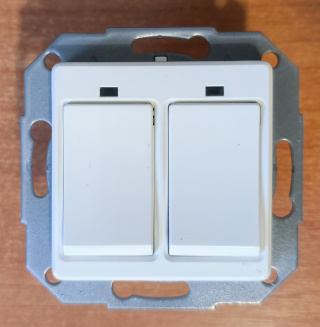

Сделан на базе выключателя MOES SW-WS-EUY3. Может быть в исполнении с одной, двумя или тремя клавишами.

Конструктивно представляет собой две платы:

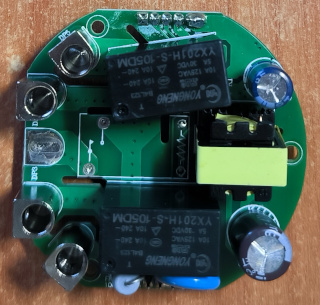

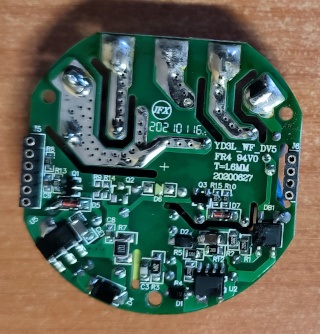

• плата блока питания с блоком реле;

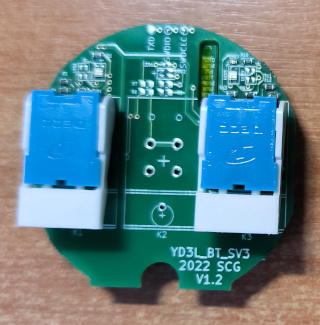

• плата контроллера (Tuya WiFi) с индикаторными светодиодами и клавишами.

Печатные платы универсальные для всех трех исполнений и отличаются только наличием (или отсуствием) определенных компонентов, да прошивкой микроконтроллера.

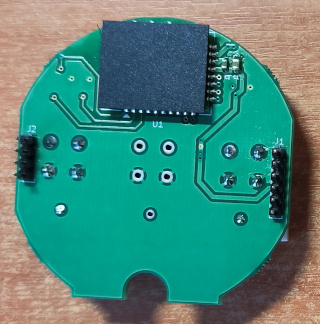

В качестве переделки была переработана плата контроллера, где, вместо модуля Tuya WiFi, был поставлен модуль Bluetooth 5 c NFR5281.

Ссылки

• Аппаратная часть: http://svn.stdio.ru/svn/trunk/smarthome/bt_mesh/hardware/sw_ws_euy3/
• Прошивка:
  • http://svn.stdio.ru/svn/trunk/smarthome/bt_mesh/firmware/sw_ws_euy_1/
  • http://svn.stdio.ru/svn/trunk/smarthome/bt_mesh/firmware/sw_ws_euy_2/
  • http://svn.stdio.ru/svn/trunk/smarthome/bt_mesh/firmware/sw_ws_euy_3/

Список реализованных моделей

Особенность реализации ревизии 1

В рамках одного канала управления (а их может быть до трех - я напомю), реализованы модели Generic On Off сервер и клиент. К клиенту привязана клавиша, а к серверу: реле и светодиод состояния.

В случае нажатия на клавишу, клиент:

1. запрашивает состояние у сервера, на который настроена публикация;
2. меняет это состояние на противоположное;
3. отправляет команду серверу изменить свое состояние на навое.

Таким образом реализуется функция переключения состояния нагрузки при нажатии на клавишу. В обычном случае, публикацию клиента нужно настроить на сервер того же узла, но теоретически возможно управление любым другим сервером, в том числе, физически расположенном на другом устройстве.

У данной схемы есть ряд преимуществ:

• Светодиод указывает состояние нагрузки именно того выключателя, на котором он располагается. То есть, глядя на него мы вседа смодет понять: включена нагрузка или нет.
• Запрос статуса происходит только когда будет нажата клавиша: в остальных случаях узнавать текущий статус сервера нет необходимости.

Однако, данный подход делает очень неудобным реализацию проходных выключателей: светодиод должен показывать соостояние именно удаленной нагрузки, так как к дополнительному выключатель нагрузка вообще подключаться не будет. Можно реализовать отдельный вид выключателя, на котором будет реализован только клиент, а можно просто немного изменить алгоритм управления.

Прект реализации ревизии 2

Предлагается привязать светодиод статуса нагрузки к клиенту, а не серверу. В случае нажатия клавиши клиент:

1. запрашивает состояние у сервера, на который настроена публикация;
2. меняет это состояние на противоположное;
3. отображает новое состояние на светодиодном индикаторе;
4. отправляет команду серверу (напомним: на который настроена публикация) изменить свое состояние на навое.

Периодически:

1. запрашивает состояние у сервера, на который настроена публикация;
2. отображает это состояние на светодиодном индикаторе.

Ну и последнее, в случае подписки клиента на получение Generic OnOff Status сообщений:

1. дополительный клиент получает сообщение Generic OnOff Status с текущим статусом от другого коиента;
2. отображает это состояние на светодиодном индикаторе.

То есть, нужно основной выключатель и все дополнительные добавить в одну группу и настроить публикации и подписки на эту группу. Тогда, в случае нажатии кнопки на одном из выключетелей, основной - включит или выключит нагрузку, а все клиенты отобразят текущий статус нагрузки на своих светодиодах.

Возможен и альтернативный вариант в этой реализации:

1. все клиенты (которые должны управлять данным сервером) добавляются в одну группу (подписываются на адрес группы);
2. все клиенты настраивают публикацию на уникальный адрес сервера;
3. а вот сервер настраивает публикацию на адрес группы.

В этом случае при нажалии клавиши:

1. клиент запрашивает состояние у сервера, на который настроена публикация;
2. меняет это состояние на противоположное;
3. отображает новое состояние на светодиодном индикаторе;
4. отправляет команду серверу (напомним: на который настроена публикация) изменить свое состояние на навое;
5. сервер принимает это состояние, и устанавливает его для нагрузки;
6. сервер публикет это состояние на адрес группы;
7. все клиенты группы принимают это состояние и отображают его на своих светодиодных индикаторах.

Поскольку, публикация на сервере может быть периодической, то пункт, в котором клиенты периодически должны запрашивать состояние сервера можно исключить.

То есть: реальные изменения в прошивке будут выглядет так:

• светодиод теперь отображает состояние клиента;
• клиент способен получать сообщение Generic OnOff Status и менять свое состояние.
