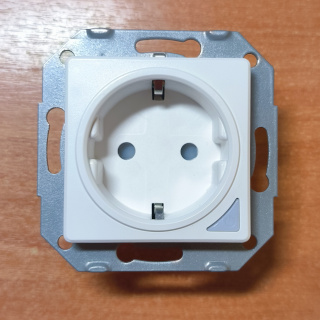

Розетка MOSER WK-Y-x-x-MS

Есть несколько версий данной розетки различных цветов и стандартов. В моем случае, приобреталась розетка европейского стандарта белого цвета: WK-Y-EU-WH-MS.

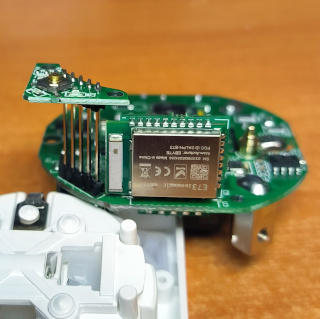

На данный момент у меня уже есть 3 ревизии данных розеток. Изменения не касаются схемы, но есть различия в расположении WiFi модуля. Из за этого, существует две ревизии платы с модулем NRF52.

Помимо стандартных: реле, кнопки и светодиодов, данная ревизия розетки содержит измеритель потребляемой мощности BL0937, который позволяет измерять:

• потребляемую мощность, Вт;
• напряжение cети, В,
• потребляемый ток, А.

Управление

• Нажатие на кнопку 3с - переключение состояния Вкл/Выкл.
• Нажатие на кнопку 10с - сброс устройства.
• Зеленый светодиод:
  • короткие вспышки - устройство не подключено к Mesh сети;
  • серия вспышок с задержкой в 1с и с паузами между сериями - PIN код от 1 до 9 для подключения.
• Синий светодиод - состояние Выкл.
• Красный светодиод - состояние Вкл.

Ссылки

• Аппаратная часть:
  • http://svn.stdio.ru/svn/trunk/smarthome/bt_mesh/hardware/nrf52_cb2s/
  • http://svn.stdio.ru/svn/trunk/smarthome/bt_mesh/hardware/nrf52_cb2s_inv/
• Прошивка: http://svn.stdio.ru/svn/trunk/smarthome/bt_mesh/firmware/sock_wk_y/

Список реализованных моделей

Особенности аппаратной части

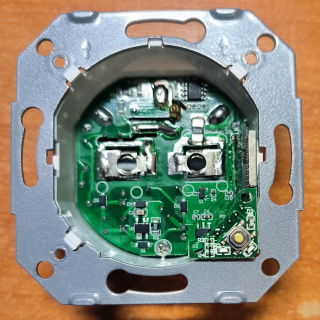

Плата управления

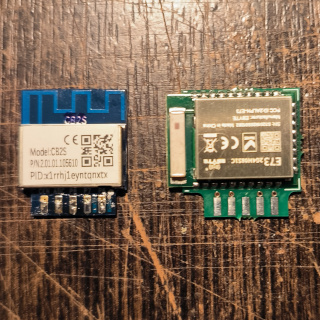

Модуль контроллера (TUYA CB2S)

BL0937

По какой-то причине, опорное напряжение равно не даташитовскому 1.218В, а 0.973. Проверял как по мощности, так и по входному напряжению.
